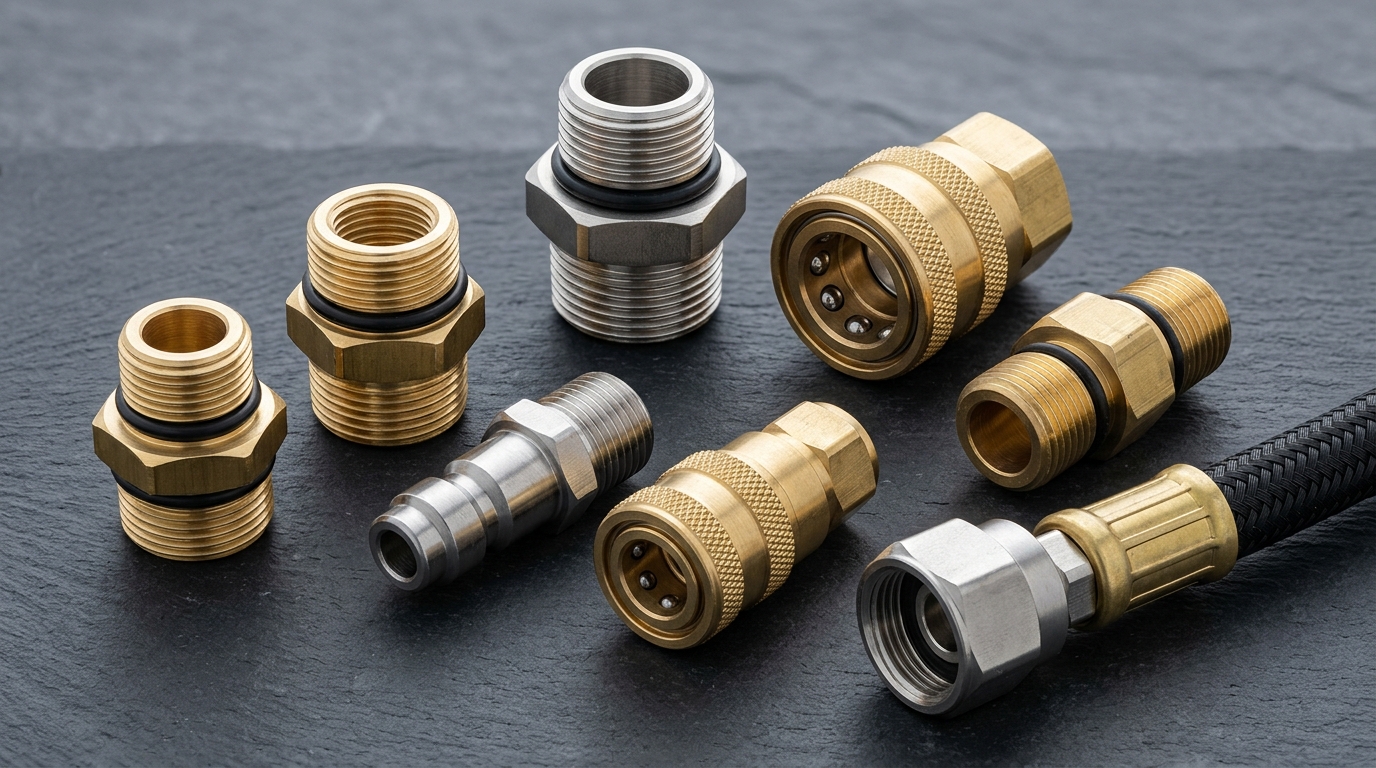

Разъём шланга мойки: как выбрать адаптер без ошибки

На маркетплейсах продаются десятки «универсальных» адаптеров и соединителей для моек высокого давления. Большинство упаковок помечены словами «для Karcher» или «подходит для всех бытовых моек». На практике эти утверждения не подтверждаются. «Универсальный», название бренда и внешнее сходство — три ложных сигнала совместимости. Единственный надёжный способ подобрать разъём шланга мойки высокого давления — определить конкретный тип соединения на вашей машине и на вашем пистолете до оформления заказа.

Это руководство описывает визуальный и измерительный рабочий процесс: как отличить вход воды низкого давления от выхода высокого давления, сторону машины от стороны пистолета, систему Quick Connect от резьбовой, шланговый барабан от обычной конструкции, и учесть различия поколений.

Почему «универсальный» — не гарантия совместимости

Каталог маркетплейса — это сигнал покупательского намерения, а не доказательство совместимости. Категория «соединитель для шланга мойки» на Ozon объединяет изделия для разных стандартов, поколений и сторон подключения. Фильтры категории не различают сторону машины и сторону пистолета, Quick Connect и резьбовое соединение, машины со шланговым барабаном и без него, поколение до 2009 года и после.

Надпись «для Karcher» также недостаточна. Даже в рамках одного бренда существуют как минимум две системы соединений — Quick Connect и резьбовая, отдельная категория машин со шланговым барабаном, и разные retrofit-наборы для старых поколений.

Вход воды низкого давления vs выход высокого давления

Первая и самая опасная ошибка — перепутать вход воды и выход высокого давления.

Вход воды низкого давления — штуцер на корпусе мойки, к которому подключается садовый шланг. Давление здесь равно давлению водопровода, обычно 2–6 бар. На официальном сайте Karcher прямо указано, что садовый быстросъёмный комплект предназначен для водозаборного штуцера и не может использоваться на выходе высокого давления.

Выход высокого давления — соединение между мойкой, шлангом ВД и пистолетом. Рабочее давление достигает 180 бар, температура — 60 °C. Детали для этого контура рассчитаны на конкретное давление и температуру и не взаимозаменяемы с садовым оборудованием.

Никогда не используйте адаптер садового шланга на стороне высокого давления. Это риск разрыва, травмы и повреждения оборудования.

Quick Connect или резьба — определяем систему соединения

Quick Connect (быстросъёмное соединение)

В системе Quick Connect соединение фиксируется защёлкой. На шланге — вставляемая часть с кольцевой канавкой и уплотнительным кольцом. На машине и пистолете — гнездо с подпружиненной защёлкой.

Признаки Quick Connect: вставляемая часть имеет гладкую цилиндрическую поверхность с кольцевой канавкой под защёлку; фиксация — одним нажатием кнопки или скобы; уплотнение — O-ring на вставляемой части; резьба на соединяемых поверхностях отсутствует.

Пример: шланг Karcher H 9 Q с разъёмами Quick Connect. На официальном сайте Karcher Russia указано, что он имеет Quick Connect на стороне пистолета и машины, подходит для бытовых моек K 2–K 7 с 2009 года выпуска, с пределами до 180 бар и 60 °C.

Резьбовое соединение

В резьбовой системе соединение навинчивается. На шланге — штуцер с наружной резьбой, на машине и пистолете — гнездо с внутренней резьбой, или наоборот. Фиксация — навинчиванием, возможно с накидной гайкой; уплотнение — прокладка или O-ring в основании резьбы или на торце.

Существует переходный адаптер: на официальном сайте Karcher описан набор для удлинительного шланга, который преобразует резьбовое соединение в Quick Connect. В описании прямо указано, что этот набор не подходит для машин со шланговым барабаном.

Сторона машины и сторона пистолета

Даже в пределах одной системы сторона машины и сторона пистолета могут различаться по конструкции. Перед покупкой адаптера определите, какая именно сторона не совпадает.

• Сторона машины — гнездо на корпусе мойки. Фотографируйте гнездо и вставляемую часть шланга отдельно.
• Сторона пистолета — соединение на рукоятке пистолета. Фотографируйте гнездо пистолета и вставляемую часть шланга.

На старых машинах K 2–K 5 может потребоваться не отдельный шланг, а полный retrofit-набор: пистолет, шланг и адаптер. На официальном сайте Karcher представлен комплект HK 7/5, который включает пистолет, шланг и адаптер именно для таких случаев.

Шланговый барабан — отдельный случай

Машины со встроенным шланговым барабаном требуют специальный шланг. На официальном сайте Karcher шланг H 10 Q с Quick Connect для устройств со шланговым барабаном предназначен для моек K 4–K 7 с барабаном с 2009 года или новее. Это доказывает, что конструкция барабана влияет на совместимость.

Проверьте, есть ли на вашей машине барабан. Если есть — обычный шланг без поддержки барабана не подойдёт, и адаптеры для машин без барабана также могут быть несовместимы.

Поколения и модельные годы

Год выпуска и поколение влияют на тип разъёма. Официальная карточка шланга H 9 Q указывает совместимость с бытовыми Karcher K 2–K 7 с системой Quick Connect начиная с 2009 года. Это не означает, что у любой машины до этой даты обязательно резьба: старые аппараты и комплекты переоснащения нужно проверять по точной модели, пистолету и схеме запчастей.

Определите: точную модель с суффиксом (не просто «K 4», а «K 4 Car» или «K 4 Premium»), приблизительный год выпуска по шильдику или серийному номеру, наличие шлангового барабана, тип разъёма на стороне машины и на стороне пистолета.

Как правильно измерять разъём

Измерения штангенциркулем — это предварительное свидетельство, а не окончательное доказательство. Цель измерений — сузить круг кандидатов и сверить с каталогом, а не подобрать деталь по размеру в одиночку.

Не пытайтесь идентифицировать разъём только по диаметру. Два разъёма с одинаковым наружным диаметром могут иметь разный шаг резьбы, разную длину вставки или разные типы фиксации.

Таблица классификации разъёмов

Рабочий лист совместимости

Перед заказом заполните все шесть строк. Если хотя бы одна строка пуста — не покупайте.

Пошаговый фото-чеклист перед покупкой

1. Сфотографируйте шильдик модели. На фото должны быть модель с суффиксом, серийный номер и данные о давлении.
2. Сфотографируйте гнездо на стороне машины. Крупный план, прямой угол, без теней.
3. Сфотографируйте вставляемую часть шланга со стороны машины. Торец и боковая проекция.
4. Сфотографируйте гнездо пистолета. Крупный план, прямой угол.
5. Сфотографируйте вставляемую часть шланга со стороны пистолета. Торец и боковая проекция.
6. Сфотографируйте барабан, если он есть. Общий вид механизма намотки.
7. Найдите в руководстве или на сервисном портале схему запчастей. Сравните номер детали с тем, что планируете купить.
8. Сверьте пределы давления и температуры. Убедитесь, что номиналы шланга и адаптера не ниже номиналов машины.

Что проверить и почему

Безопасность

Перед любыми работами с подключениями:

1. Отключите мойку от электросети. Шнур — из розетки.
2. Сбросьте давление в системе. Нажмите курок пистолета при отключённом питании.
3. Дайте узлу остыть, если мойка работала.
4. Не модифицируйте детали, рассчитанные на давление: не обтачивайте, не рассверливайте, не подгоняйте напильником.
5. Не превышайте номинальное давление и температуру машины и шланга. Если шланг рассчитан на 180 бар и 60 °C, а машина выдаёт больше — деталь не подходит.
6. После сборки проверьте соединение на утечку при минимальном давлении, в безопасной зоне, без людей рядом.
7. Если вы не уверены — обратитесь к авторизованному сервисному технику.

Короткий FAQ

Можно ли использовать «универсальный» адаптер с маркетплейса?

Только если вы подтвердили совместимость по шильдику, фото разъёмов и схеме запчастей. Категория маркетплейса сама по себе не доказывает совместимость.

Чем отличается вход воды от выхода ВД?

Вход воды — садовый шланг, давление водопровода. Выход ВД — шланг высокого давления, до 180 бар и выше. Адаптеры не взаимозаменяемы.

Подойдёт ли шланг Quick Connect к машине со шланговым барабаном?

Нет. Машины с барабаном требуют специальный шланг, например H 10 Q, и исключены из совместимости с обычными адаптерами.

Нужно ли менять пистолет вместе со шлангом?

На старых машинах K 2–K 5 может потребоваться полный retrofit-набор — пистолет, шланг и адаптер. Проверьте по официальному комплекту HK 7/5.

Можно ли определить разъём только по диаметру?

Нет. Измерения штангенциркулем — предварительное свидетельство. Нужно учитывать тип фиксации, шаг резьбы, положение O-ring и поколение машины.
